产品特征
特性：
- 宽输入电压范围：5V-60V
- 内置电荷泵产生驱动电压
- 支持100%占空比运行
- 最大峰值源电流：1A
- 最大峰值灌电流：2A
- 兼容3.3V和5V逻辑电平
- 低功耗睡眠模式
- 死区时间可调节
- 具有故障报警指示引脚
- 完整的；ぬ匦:
- 过流；
- 短路；
- 输入欠压锁定
- 驱动欠压锁定
- 自举电容欠压；
- 过温；

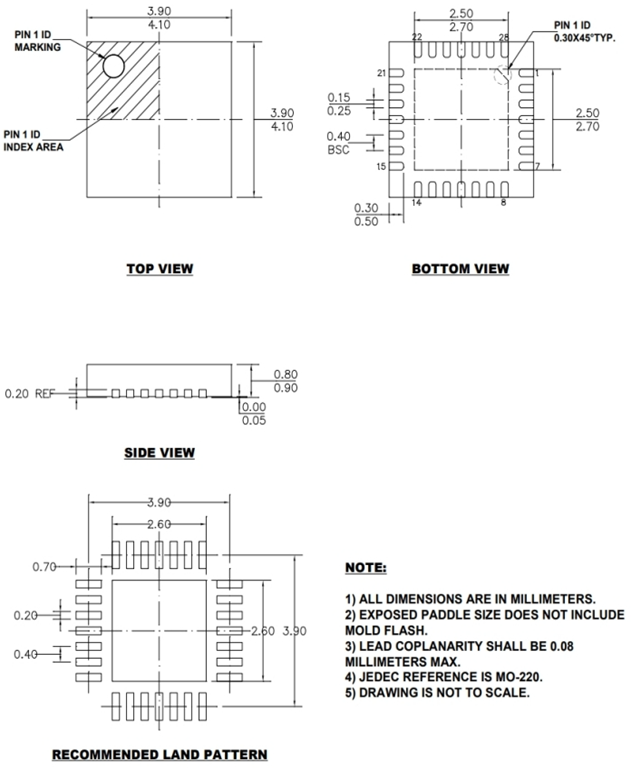

- 采用4mm×4mm的QFN-28L封装
描述：

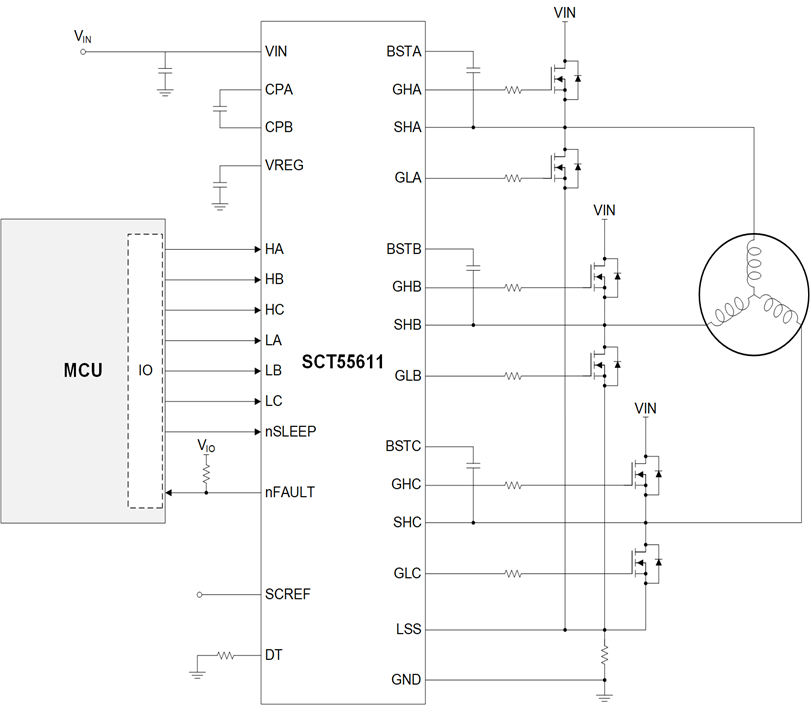

SCT55611是一款高集成度的三相无刷直流电机栅极驱动器 ，可同时驱动3个高侧及3个低侧N沟道MOSFET ，支持5V至60V的宽输入电压范围。
SCT55611内置高侧栅极涓流充电电路 ，支持100%占空比运行。同时支持低功耗睡眠模式 ，实现极低的待机电流。
SCT55611提供完整的；ぬ匦 ，包括过流； ，短路； ，输入欠压锁定 ，驱动欠压锁定 ，自举电容欠压；ひ约肮卤；。这些故障信息将会通过开漏输出引脚nFAULT指示。
SCT55611采用4mm×4mm的QFN-28L封装。
SCT55611内置高侧栅极涓流充电电路 ，支持100%占空比运行。同时支持低功耗睡眠模式 ，实现极低的待机电流。
SCT55611提供完整的；ぬ匦 ，包括过流； ，短路； ，输入欠压锁定 ，驱动欠压锁定 ，自举电容欠压；ひ约肮卤；。这些故障信息将会通过开漏输出引脚nFAULT指示。
SCT55611采用4mm×4mm的QFN-28L封装。
应用：
- 三相无刷直流电机
- 风扇
- 泵
- 无人机
- 扫地机器人
技术资料
| 标题 | 时间 | 下载 |
|---|---|---|
| SCT55611 Datasheet Rev 0.81 | 2024-12-16 |
 下载
|
